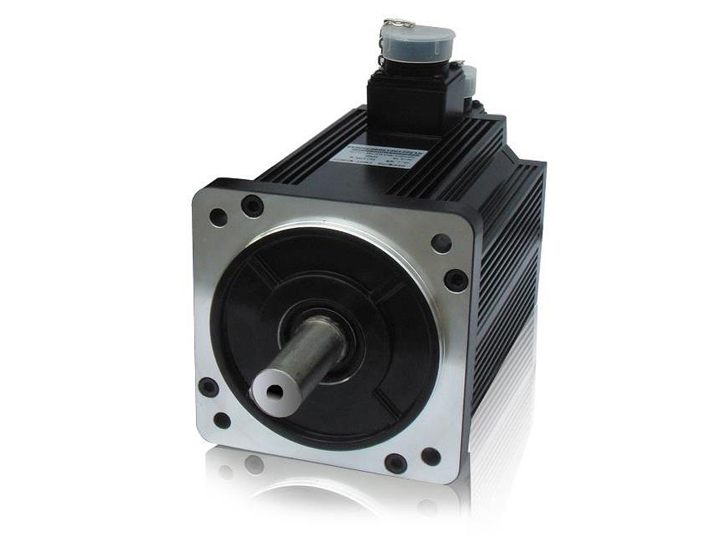

產品說明
DS系列伺服專用電機
適配DS系列1.2~1.5KW伺服驅動器
編碼器線數2500ppr

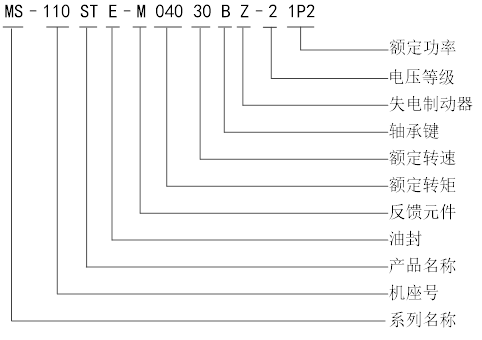

命名規則
|
系列名稱 |
MS系列伺服電機 |
|
|
機座號 |
110 |
|
|
產品名稱 |
ST |
正弦波驅動器電動機 |
|
油封 |
空 |
不帶油封（130ST及以上標 配油封，型號沒有E） |
|
E |
帶油封（僅60ST、80ST系列帶油封的型號命名有區分） |
|
|
反饋元件 |
M |
增量式編碼器（2500線光電編碼器） |
|
額定轉矩（N.m） |
040 |
4.0 |
|
050 |
5.0 |
|
|
額定轉速 |
30 |
3000 |
|
軸承鍵 |
A |
無鍵 |
|
B |
帶鍵 |
|
|
失電制動器 |
空 |
無失電制動器 |
|
Z |
帶失電制動器 |
|
|
電壓等級 |
2 |
220V級 |
|
4 |
380V級 |
|
|
功率（KW） |
1P2 |
1.2 |
|
1P5 |
1.5 |
|
規格參數
|
項目 |
220V |
380V |
||||
|
電機型號 MS- |
110ST- |
|||||
|
M04030 |
M05030 |
M04030 |
M05030 |
|||
|
|
□□-21P2 |
□□-21P5 |
□□-41P2 |
□□-41P5 |
||
|
電機代碼 |
0031 |
0032 |
1032 |
0131 |
0132 |
|
|
額定功率（KW） |
1.2 |
1.5 |
1.5 |
1.2 |
1.5 |
|
|
額定電流（A） |
5.0 |
6.0 |
6.5 |
3.0 |
3.9 |
|
|
額定轉速 |
3000 |
3000 |
3000 |
3000 |
3000 |
|
|
最高轉速 |
3500 |
3500 |
4000 |
3500 |
3500 |
|
|
額定轉矩（N·m） |
4 |
5 |
5 |
4 |
5 |
|
|
峰值轉矩（N·m） |
12 |
15 |
15 |
12 |
15 |
|
|
反電勢常數（V/krpm） |
54 |
62 |
51 |
89 |
90 |
|
|
力矩系數（N·m/A） |
0.8 |
0.83 |
0.77 |
1.33 |
1.11 |
|
|
轉子慣量（Kg·m2） |
0.54×10-3 |
0.63×10-3 |
0.44×10-3 |
0.54×10-3 |
0.63×10-3 |
|
|
繞組（線間）電阻（Ω） |
1.09 |
1.03 |
0.77 |
3.30 |
2.28 |
|
|
繞組（線間）電感（mH） |
3.3 |
3.43 |
8 |
8.78 |
7.40 |
|
|
電氣時間常數（ms） |
3.03 |
3.33 |
10.4 |
2.66 |
3.25 |
|
|
重量（Kg） |
5.5 |
6.1 |
6.15 |
5.5 |
6.1 |
|
|
編碼器線數（PPR） |
2500 |
|||||
|
極對數 |
4 |
|||||
|
電機絕緣等級 |
Class B（130℃） |
|||||
|
防護等級 |
IP65 |
|||||
|
使用環境 |
環境溫度 |
－20℃～＋50℃ |
||||
|
環境濕度 |
相對濕度<90%（不結露條件） |
|||||

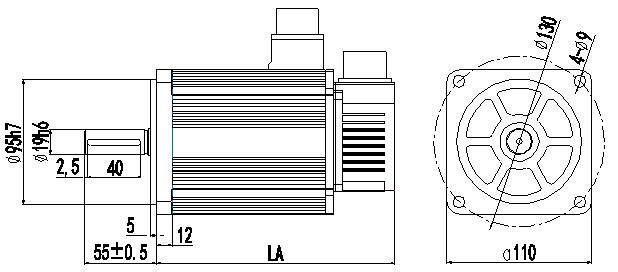

產品尺寸（單位：mm）
|
電機型號 |
LA |
|
|
常規 |
帶抱閘 |
|
|
MS-110ST-M04030□□-21P2 |
189 |
263 |
|
MS-110ST-M05030□□-21P5 |
204 |
278 |
